Gálibo NEM para ancho normal

Gálibos NEM de ancho normal

En esta página compartiré diseños propios o de terceros con permiso y enlaces a páginas web que referencien en tren en miniatura.

Como suelo utilizar el programa de Adobe tinkercad, también compartiré en algunos casos el archivo de objetos para su evolución. El único "favor" que pido es que la persona que los utilice comparta su diseño o la información de lo que ha realizado con él.

Cualquier sugerencia técnica o de cualquier otra índole será bien recibida. No se aceptan críticas a mi impresora, todas las que ya ha habido las sé, así que es un gesto innecesario.

Nota importante: El enlace a los archivos .stl no está comprimido y el navegador tiende a abrirlo. Use el menú Guardar enlace como... para evitar que nos salgan "chinos" en la pantalla.

Diseño

Explicación

Enlace

Escala Z

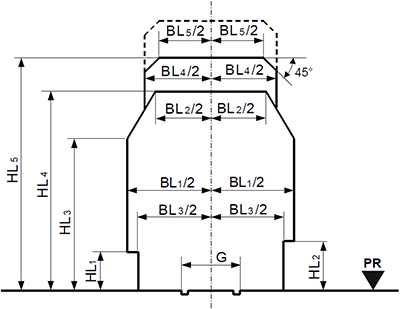

Ancho	BL₁	BL₂	BL₃	HL₁	HL₂	HL₃	HL₄
6,5	20	14	18 (17)	4,5	5	18	23

Pieza de 3 mm. de espesor para impresión 3D, conformando el gálibo básico para trenes diésel o vapor. Sus medidas son 25 x 20 mm. Las excepciones sobre BL₃ y HL₂

Escala N

Ancho	BL₁	BL₂	BL₃	HL₁	HL₂	HL₃	HL₄
9	27	18	25 (23)	6	7	25	31

Pieza de 3 mm. de espesor para impresión 3D, conformando el gálibo básico para trenes diésel o vapor. Sus medidas son 33 x 27 mm. Las excepciones sobre BL₃ y HL₂

Escala TT

Ancho	BL₁	BL₂	BL₃	HL₁	HL₂	HL₃	HL₄
12	36	24	32 (30)	8	9,5	33	41

Pieza de 3 mm. de espesor para impresión 3D, conformando el gálibo básico para trenes diésel o vapor. Sus medidas son 43 x 36 mm. Las excepciones sobre BL₃ y HL₂

Escala H0

Ancho	BL₁	BL₂	BL₃	HL₁	HL₂	HL₃	HL₄
12	36	24	32 (30)	8	9,5	33	41

Pieza de 3 mm. de espesor para impresión 3D, conformando el gálibo básico para trenes diésel o vapor. Sus medidas son 43 x 36 mm. Las excepciones sobre BL₃ y HL₂

Escala S

Ancho	BL₁	BL₂	BL₃	HL₁	HL₂	HL₃	HL₄
22,5	66	44	57 (55)	15	17	60	77

Pieza de 3 mm. de espesor para impresión 3D, conformando el gálibo básico para trenes diésel o vapor. Sus medidas son 80 x 66 mm. Las excepciones sobre BL₃ y HL₂

Escala 0

Ancho	BL₁	BL₂	BL₃	HL₁	HL₂	HL₃	HL₄
32	94	63	82 (80)	22	25	85	109

Pieza de 3 mm. de espesor para impresión 3D, conformando el gálibo básico para trenes diésel o vapor. Sus medidas son 113 x 94 mm. Las excepciones sobre BL₃ y HL₂

Escala 1

Ancho	BL₁	BL₂	BL₃	HL₁	HL₂	HL₃	HL₄
45	130	87	114 (110)	30	35	118	153

Pieza de 3 mm. de espesor para impresión 3D, conformando el gálibo básico para trenes diésel o vapor. Sus medidas son 157 x 130 mm. Las excepciones sobre BL₃ y HL₂

Excepciones:

BL₃, entre paréntesis sólo es posible si todos los vehículos cumplen con la definición del gálibo cinemático según la norma NEM 301 del 2018, o el paso verificado mediante ensayos.

HL₂ es sólo para andenes de mercancías.

Nota importante:

Todos los diseños pueden estar sujetos a errores. Si encuentras algún error en los archivos o inconsistencias con las medidas, por favor mándame un email.

Descarga:

Clicando sobre el enlace se inicia directamente la descarga del archivo dependiendo del navegador. En caso de que no ocurra clicar con el botón derecho y en el diálogo elegir Guardar enlace como...
