Planos de digital

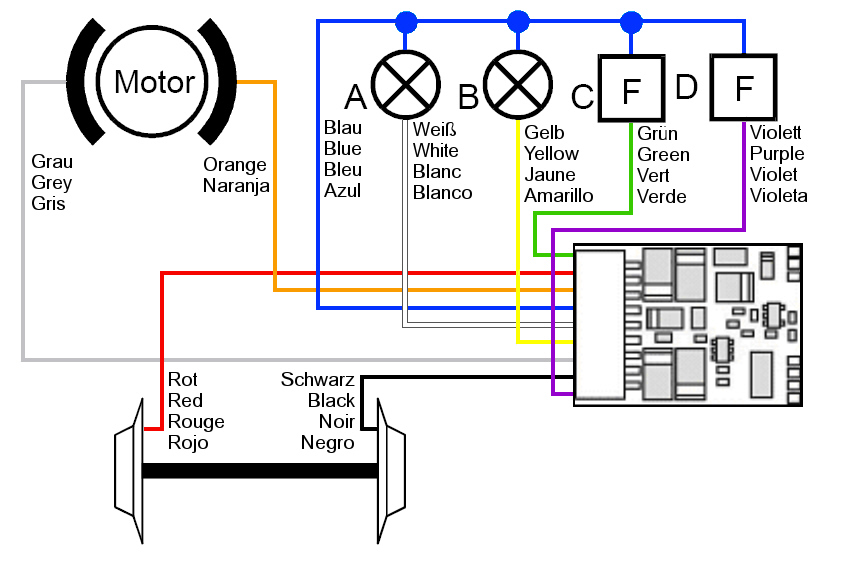

Descodificador Lenz

(dibujo general de descodificador moderno)

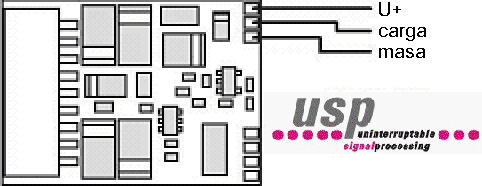

USP estándar

(diseño sacado de descodificador Gold)

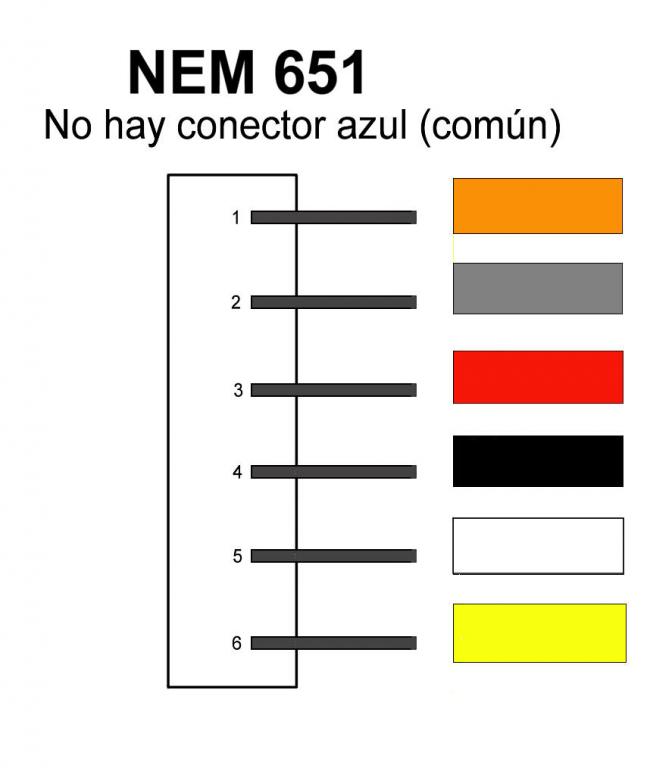

NEM 651.

Asignación de funciones en el conector

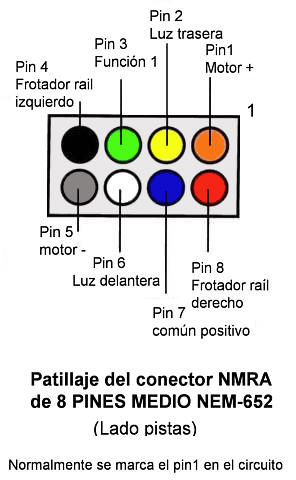

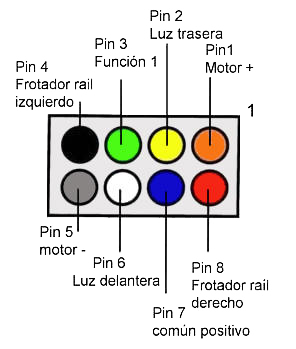

NEM 652.

Asignación de funciones en el conector

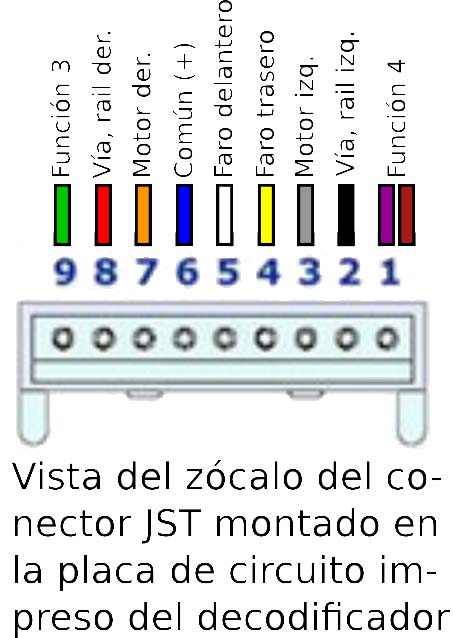

JST-9.

Asignación de funciones en el conector de 9 pines.

Vista del zócalo del conector JST montado en la placa de circuito impreso del descodificador.

NEM 658-8.

Asignación de funciones en el PluX8 (obsoleto)

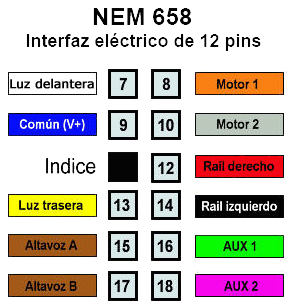

NEM 658-12.

Asignación de funciones en el PluX12

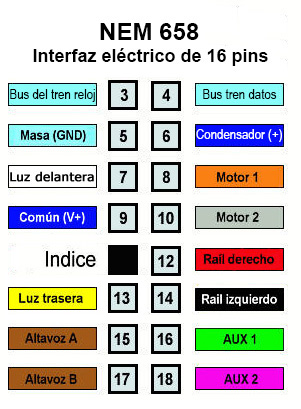

NEM 658-16.

Asignación de funciones en el PluX16

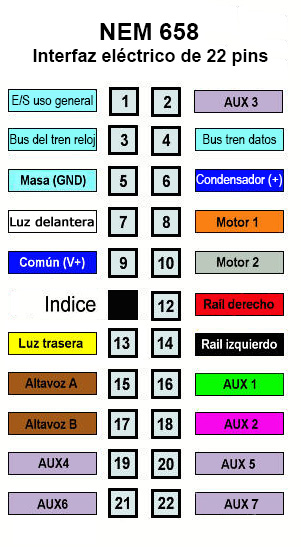

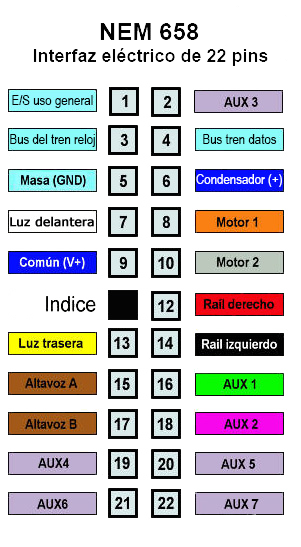

NEM 658-22.

Asignación de funciones en el PluX22

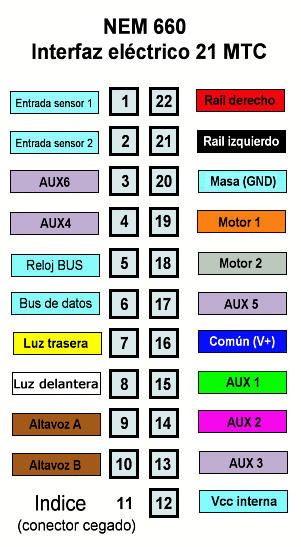

NEM 660.

Asignación de funciones en el conector 21 MTC

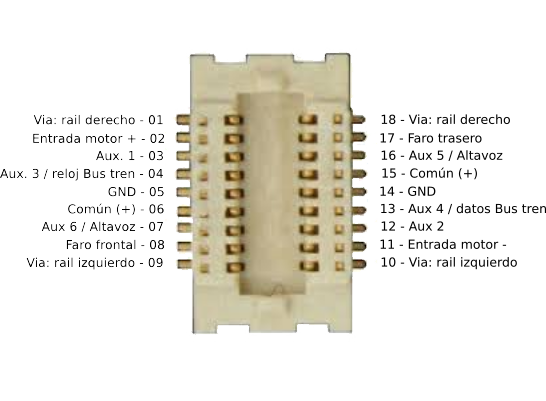

NEM 662.

Asignación de funciones en el conector Next18

Documento descriptivo en esta web.

Enlace a la norma NEM 662

NEM 663.

Asignación de funciones en el interfaz PluG para grandes escalas

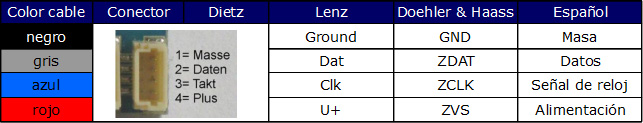

SUSI.

Asignación de funciones en el conector SUSI o cables

MTC14.

Asignación de funciones en el conector TC14 de Minitrix

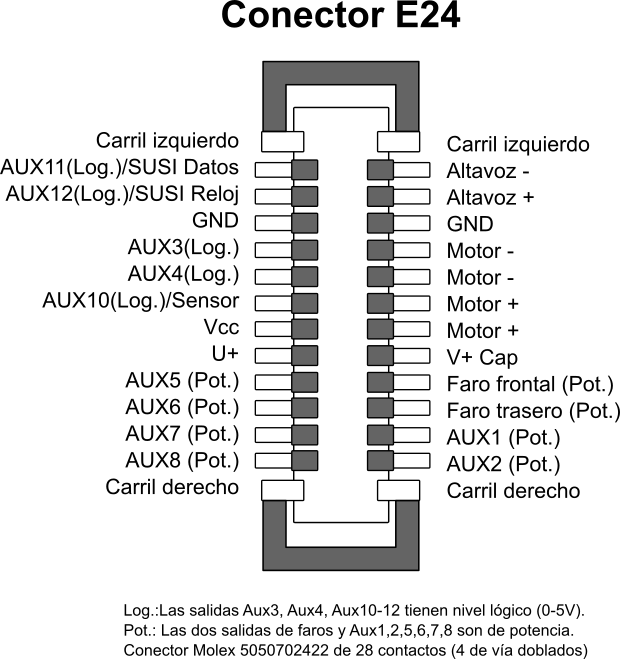

E24.

Asignación de funciones del conector Molex para la nueva interfaz E24

Documento descriptivo en esta web.

Enlace a propuesta de Norma RCD124

(Este documento no está aprobado).
