Cada descodificador tiene unas tomas para alimentación, algunos por USP, otros por SUSI, incluso otros sólo añadiendo una masa para contraponer al positivo común. Los más antiguos no tienen nada y en algunos hay pads para la masa o se les puede incluso sacar el polo negativo del puente rectificador.
Hay que recordar desde aquí que soldar un cable de una forma no establecida por el fabricante a su descodificador es automáticamente exclusión de garantía, por lo que desde aquí doy las referencias pero es responsabilidad de cada cual si con los parámetros especificados el montaje sale mal por una mala soldadura, un cruce de pistas o cables o cualquier otra circunstancia adversa que pueda sobrevenir. Lo habitual es hacer modificaciones con material al que ya le ha vencido la garantía si no se está muy seguro de lo que se hace. Igualmente hay que recordar que el respaldo con condensador lleva implícita una polaridad que si se cambia puede estropear el descodificador y el condensador e incluso podría llevar a daños en el modelo por la rotura del encapsulado del descodificador.
En la tabla de debajo iré poniendo descodificadores de diferentes fabricantes y el esquema de conexión de respaldo de alimentación. Aunque la capacidad (medida en - microfaradios) es importante desde evitar chispas en las ruedas hasta lograr un buen respaldo hay que recordar dos cosas importantes:
- Poca capacidad significa un respaldo menor y puede servir sólo para pasar por los corazones de los desvíos en locomotoras que puedan fallar.
- Mucha capacidad significa que si tenemos cortes de vía ex-proceso, como por ejemplo parar ante un semáforo, la locomotora se puede saltar el corte con la corriente del respaldo si no ha recibido la señal digital de pararse.
Se deben conjugar estos factores a la hora de elegir la capacidad más acertada para cada locomotora desde unos 100µF hasta los 2.200µF. También es importante saber que dependiendo de la escala y de la tensión de vía es imprescindible que la tensión del condensador sea muy superior a lo que nos marca la tensión en la vía. El motivo es básicamente que la tensión alterna de la vía se convierte en continua en el descodificador y la tensión interna es mayor que en la vía.
Nota importante: No se debe conectar nunca el dispositivo de respaldo con polaridad directamente a la vía o en partes del descodificador que no estén debidamente señalizadas con sus polos correspondientes (por ejemplo los cables de salida de función o de entrada de corriente de vía).

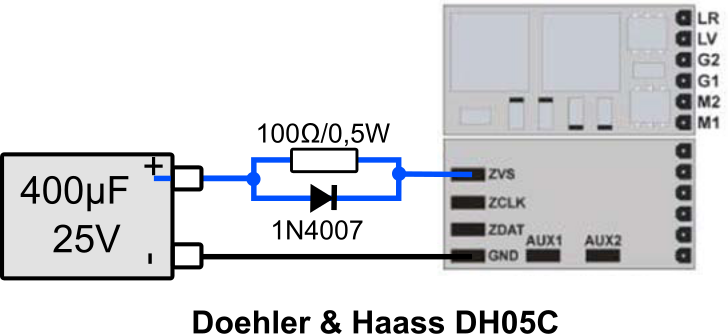

 | | Doehler & Haass DH05CLa mayoría de los descodificadores de DH pueden tomar la alimentación de respaldo por los dos pads del SUSI, llamados ZVS y GND. El valor de capacidad no es significativo y dependiendo del espacio puede ser más pequeño o mayor. La tensión está pensada para tensión en vía de 16V para H0. Si tiene tensión en vía de 12V para escala N podría bajar el voltaje a 16V del condensador y probarlo para su seguridad. |
| | |

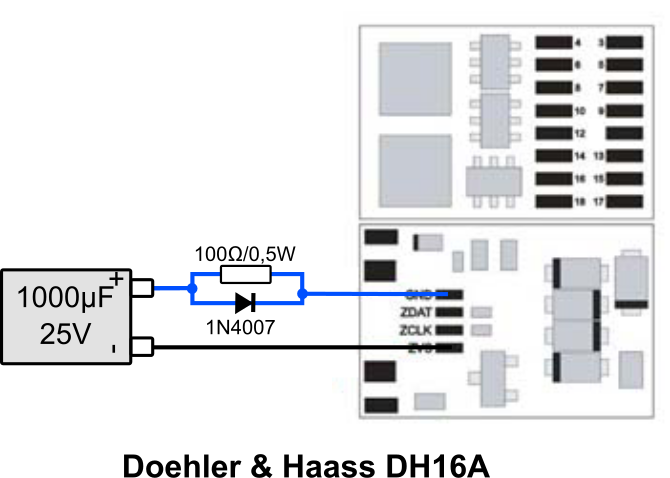

 | | Doehler & Haass DH16ALa mayoría de los descodificadores de DH pueden tomar la alimentación de respaldo por los dos pads del SUSI, llamados ZVS y GND. El valor de capacidad no es significativo y dependiendo del espacio puede ser más pequeño o mayor. La tensión de 25V está pensada para voltaje en vía de 16V para H0. Si tiene tensión en vía de 12V para escala N podría bajar el voltaje a 16V del condensador y probarlo para su seguridad. |
| | |

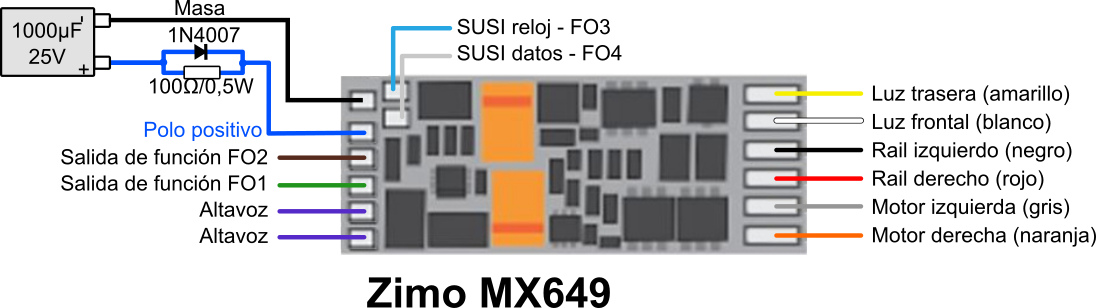

 | | Zimo MX649En este caso de Zimo los pads de SUSI están agrupados en una esquina y se pueden utilizar los del polo positivo común y la masa. Como no están señalizados es importante no equivocarse y seguir el esquema del fabricante. El valor de capacidad no es significativo y dependiendo del espacio puede ser más pequeño o mayor. La tensión está pensada para voltaje en vía de 16V para H0. Si tiene tensión en vía de 12V para escala N podría bajar el voltaje a 16V del condensador y probarlo para su seguridad. |

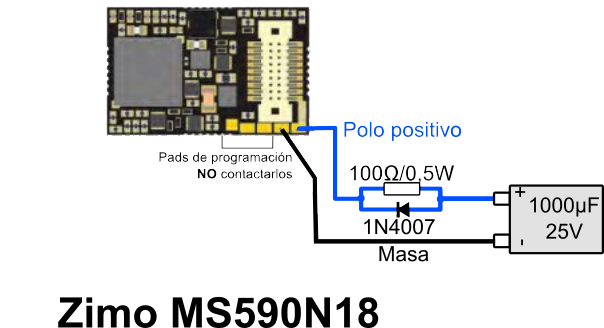

 | | Zimo MS590N18Este es un descodificador con interfaz Next18, por lo que la alimentación, aparte de hacerla por la interfaz se puede hacer por un par de pads que hay en la esquina. Es importante no equivocarse con los pads de programación que hay adjuntos porque podría estropearse el descodificador. El valor de capacidad no es significativo y dependiendo del espacio puede ser más pequeño o mayor. La tensión está pensada para voltaje en vía de 16V para H0. Si tiene tensión en vía de 12V para escala N podría bajar el voltaje a 16V del condensador y probarlo para su seguridad. |
| | |

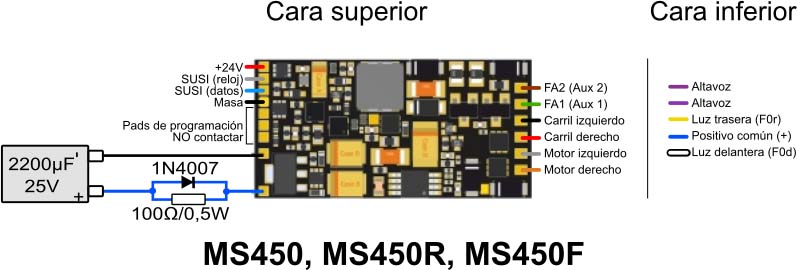

 | | Zimo MS450 (diversas versiones)Habitualmente estos descodificadores con 21MTC o P22 ya llevan en los pines el positivo para alimentación de respaldo y para la masa (mirar los esquemas), en los que llevan cables no es el caso y en los pads se pueden utilizar según se muestra en el dibujo. Es importante no utilizar los pads contiguos para programación porque podría estropearse el descodificador. El valor de capacidad no es significativo y dependiendo del espacio puede ser más pequeño o mayor. La tensión está pensada para voltaje en vía de 16V para H0. Si tiene tensión en vía de 12V para escala N podría bajar el voltaje a 16V del condensador y probarlo para su seguridad. |
| | |

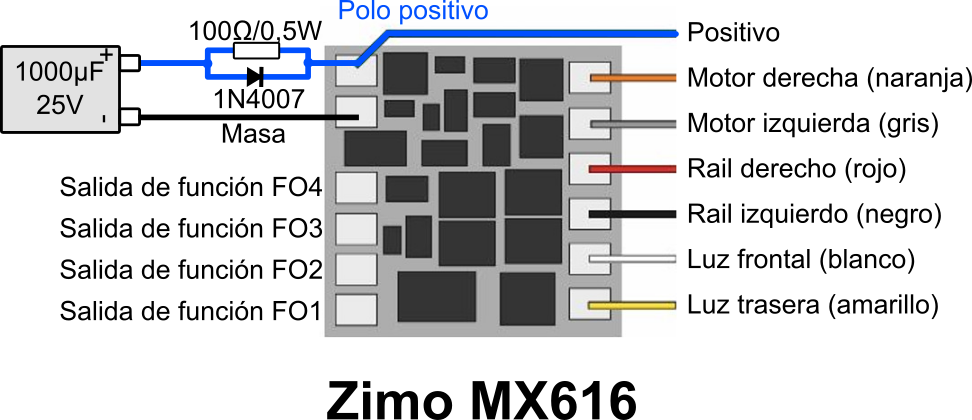

 | | Zimo MSX616Es uno de los descodificadores más pequeños de Zimo y por tanto está preparado para cableado o pinchos de 6 pines. Se le pueden añadir positivo común y masa en los pads señalados. Como se muestra en la imagen el positivo común puede ser utilizado también como positivo para el respaldo de alimentación. El valor de capacidad no es significativo y dependiendo del espacio puede ser más pequeño o mayor. La tensión está pensada para voltaje en vía de 16V para H0. Si tiene tensión en vía de 12V para escala N podría bajar el voltaje a 16V del condensador y probarlo para su seguridad. |
| | |

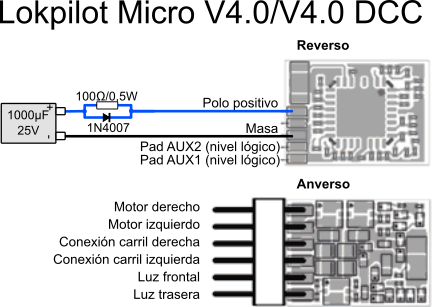

 | | ESU Lokpilot micro V4Para las referencias 54688 y 54685 hay varios pads en la parte del reverso de los conectores NEM 651 en que se pueden conectar dos auxiliares y la masa y el positivo del respaldo de alimentación. Entre medio hay un pad sin ninguna salida, pero que puede tener su importancia, por tanto, mejor no tocarlo. El valor de capacidad no es significativo y dependiendo del espacio puede ser más pequeño o mayor. La tensión está pensada para voltaje en vía de 16V para H0. Si tiene tensión en vía de 12V para escala N podría bajar el voltaje a 16V del condensador y probarlo para su seguridad. |
| | |

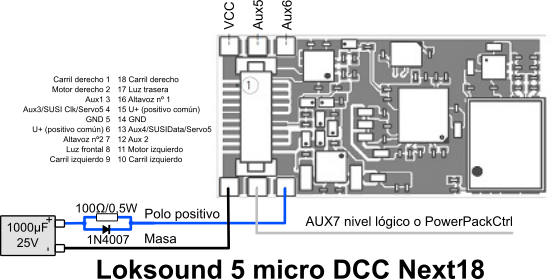

 | | ESU Loksound 5 micro DCC Next18Aunque ya en el conector Next18 podemos tener el positivo común y la masa en las patillas 5-14 (masa) y 6-15 (U+), el loksound 5 micro nos da la opción de entrada de añadir directamente soldado un powerpack a los tres pads señalado en uno de los lados, aunque también se puede poner un condensador si no es posible conectarlo en placa. El valor de capacidad no es significativo y dependiendo del espacio puede ser más pequeño o mayor. La tensión está pensada para voltaje en vía de 16V para H0. Si tiene tensión en vía de 12V para escala N podría bajar el voltaje a 16V del condensador y probarlo para su seguridad. |
| | |

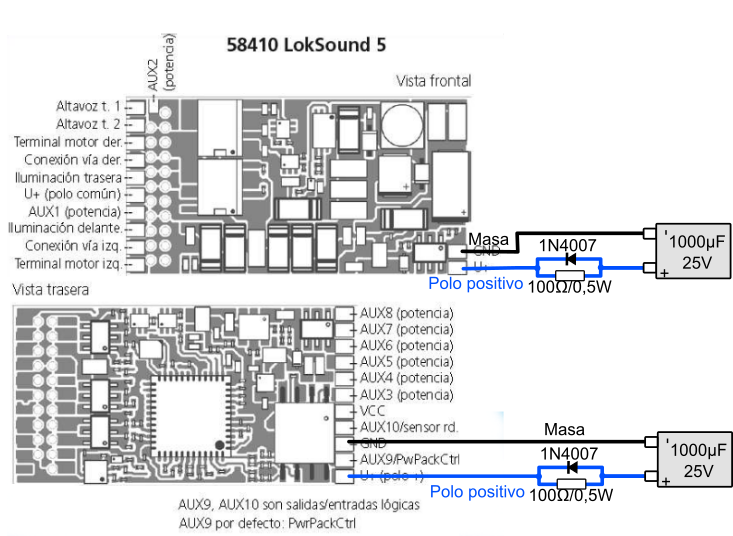

 | | ESU Loksound 5El Loksound 5 tiene dos posibilidades para el descodificador con pads o cables, que es la versión del diseño de arriba en que hay dos pads de positivo común y masa. La segunda la comparte con sus hermanos de 21 y 22 pines ya que se puede conectar un PowerPack en los tres pads o un Respaldo con condensador en el positivo y masa. En las versiones con conector éste ya lleva el positivo y la masa incluidos por lo que se podría mirar de hacer esa conexión en la placa de la locomotora. El valor de capacidad no es significativo y dependiendo del espacio puede ser más pequeño o mayor. La tensión está pensada para voltaje en vía de 16V para H0. Si tiene tensión en vía de 12V para escala N podría bajar el voltaje a 16V del condensador y probarlo para su seguridad. |
| | |
| | |
| | |
| | |
