El material necesario para fabricar un PacoMouse son cuatro dispositivos físicos completos. en este caso sólo se deben cablear los dispositivos entre ellos sin necesidad de placa de control intermedia.
El cerebro del mando es un procesador ESP32 insertado directamente en la placa

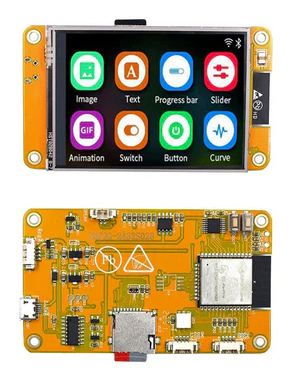

 | Cheap Yellow DisplayEs una placa que contiene todos los elementos necesarios para funcionar conectada a WiFi modelo 2432S028. Parámetros técnicos: Procesador ESP32. Pantalla de 2,8 pulgadas de 320x24 pixeles (controlador ILI9341). Panel táctil resistivo (controlador XPT2406). Lector de tarjetas SD (hasta 32 Gb). Puerto micro USB o USB-C o ámbos (en algunas placas puede servir para alimentar la batería, en otras sólo para programación). Salida de altavoz. WiFi ESP-WROOM-32. Conectores de alimentación de 1,25 mm. No todas las placas CYD son adecuadas para este proyecto, asegúrese que es una 2432S028. Ejemplo de descarga en AliExpress |
Lo acompaña una batería LiPo
 | Batería LiPoBatería de polímero de iones de Litio de 3,7 voltios y 2000 mAh con circuito de protección de sobrecargas. Las medidas vienen puestas en la imagen. Este tipo de baterías suele ser habitual en cualquier tipo de dispositivo portátil de comunicación o visualización y tiene una buena duración a plena carga. Ejemplo de descarga en AliExpress. Nota importante: Este tipo de baterías suelen venir con un conector JST que lleva posición. Para su instalación es muy importante no cambiar la polaridad de la misma. |
Otro dispositivo de entrada es el encoder, muy parecido a un potenciómetro, pero diferente.
 | EncoderEl módulo codificador rotativo modelo EC11 es un módulo que - Número de pulsos en una rotación entera de 360 grados: 20. - Pulso de salida girando en sentidos a favor y contra las agujas de reloj, sin limitaciones y puede restablecerse si coincide con la clave del codificador (es decir, contará desde 0) Ejemplo de descarga del encoder en AliExpress puede ser TENSTAR ROBOT Nota importante: Se tiene que tener en cuenta que seguramente se deberán quitar o doblar los 5 pinchos para que quepa el mando PacoMouse. |
El dispositivo de alimentación suplementario (necesario en algunas placas)

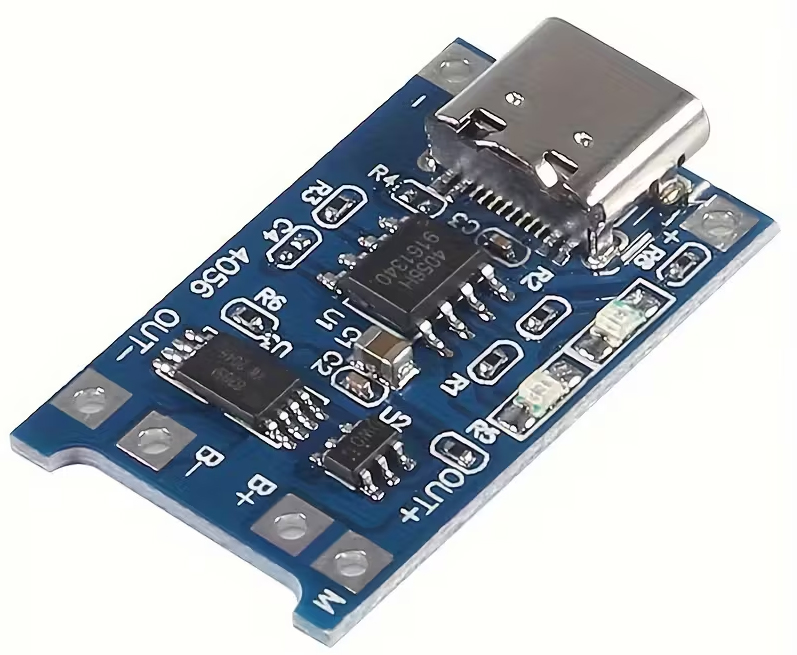

 | Placa 4056El módulo de alimentación 4056 puede venir en diferentes formatos dependiendo del conector necesario (en este caso USB tipo C). Ejemplo de descarga de la pantalla de la tienda Aliexpress Nota: Es muy importante tener en cuenta las conexiones de masa y positivo de los módulos, especialmente en lo concerniente a la batería (conectores interiores) y no equivocarse con la polaridad. |
El interruptor o conmutador (sólo necesario en placas sin alimentación directa a la batería)

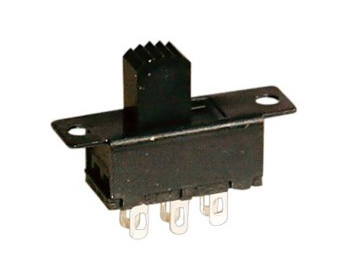

 | Conmutador deslizante de 1 o 2 circuitos y dos posicionesEn mi caso he utilizado un conmutador antiguo de la marca daher de 15 mm de caja, lengüetas a 27 mm y actuador de 7 mm de altura, y 5 x4 de base. Pero bien podría ser un SS12D00 menos complicado y más pequeño, para el que está diseñado el mando. Un ejemplo del mismo en la tienda Aliexpress |
Nota: Para evitar problemas, los cables del interruptor, batería y alimentación del ESP fueron soldados, de igual manera lo fueron los cables al encoder, que fue despojado de sus pines originales.
