La carcasa del PacoMouse para el Cheap Yellow Display es funcional y sus dimensiones dependen de los accesorios interiores. Sus medidas son 157 x 56 x 20 milímetros. Los diseños se han realizado en TinkerCad para impresión en 3D.
Toma superior

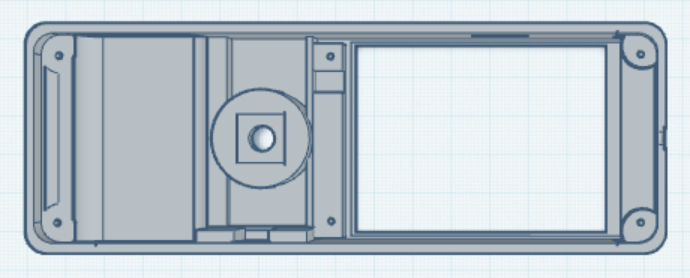

 | Carcasa superior que contiene todos los elementos del sistema integrados con rendijas para USB y Tarjeta SD. |  |

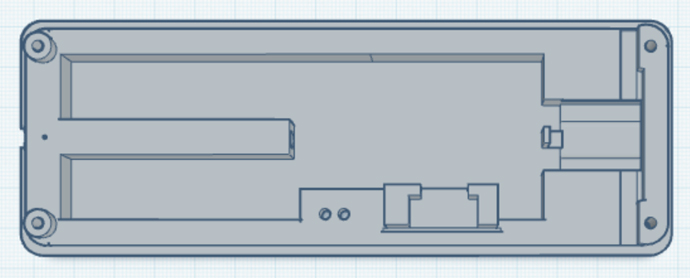

 | Tapa inferior con rendija y dos agujeros para los botones y un encapsulado para el lápiz. En las placas ESP sin alimentación directa de la batería se debe integrar un módulo 4056 de alimentación, por tanto ya lleva el receptáculo para el mismo. | |

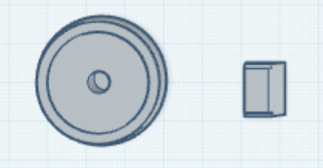

 | Mando de control del encoder bajo. | |
| Mando de control del encoder alto. | | |
| Trampilla posterior de la tapa para los agujeros de programación. | |
Las dos piezas del mando se pueden unir con cuatro tornillos del tipo T81 de M2 o 2.2 x 13 mm y cabeza alomada phillips. También se podrían utilizar tornillos de cabeza cónica de M2 x 12 mm.
Versión con botón inferior operativo
En una petición de Paco Cañada he realizado una carcasa parecida a la anterior con el botón inferior del Boot operativo para hacer servir una función adicional (bien una función que no esté accesible por pantalla o que sea muy utilizada).

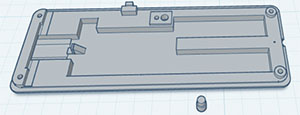

 | En este caso sólo cambia la carcasa inferior por la adición de un cilindro que hace las veces de pulsador sobre el botón Boot de la placa ESP. La parte superior no cambia. El botón superior es el mismo, pero ya no hay trampilla para ocultar los agujeros. | |
Versión de Jindrich Fucik
Debido al entorno abierto en el que se enmarca el desarrollo del PacoMouse, Jindra ha desarrollado una nueva carcasa diferente de la anterior, y en la que se presentan los siguientes cambios:
La pantalla está girada, por lo que la antena queda en la parte superior. El soporte para el 4056 es triangular, la carcasa del interruptor de encendido se ajusta mejor, los orificios para los botones son más pequeños y se pueden controlar con el "pin del iPhone". El último problema tiene que ver con los orificios de los LED del 4056 para ver el estado de carga.

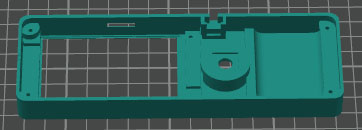

 | PacoMouse horni: Cuerpo del PacoMouse CYD con el agujero para el USB, que en esta ocasión queda interior. Esto es a partir de que el mando se pueda actualizar mediante el archivo compilado en la tarjeta de memoria. | |

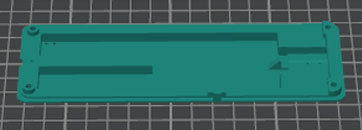

 | PacoMouse spodni: Tapa inferior con rendija y dos agujeros para los botones y un encapsulado para el lápiz. Lleva el receptáculo para el módulo 4056 de alimentación y también los dos agujeros para que se sepa como está la carga. | |
