Grabación del firmware

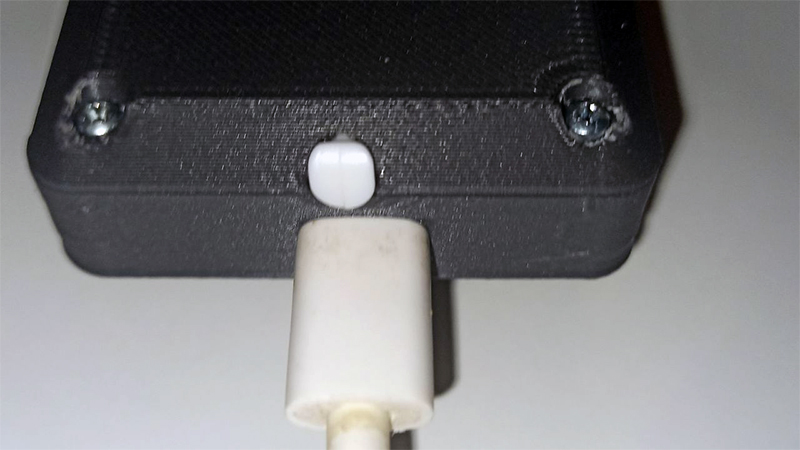

![]() | En uno de los extremos, y centrado sobre la pared del mando se encuentra un conector USB- que está solidario con la placa ESP32 y sirve en este caso sólo para grabar el firmware. En la foto se puede apreciar el cable USB conectado. Además sobre el mismo, e insertado en su cubículo de la tapa se encuentra el lápiz puntero, necesario en caso de precisión. |

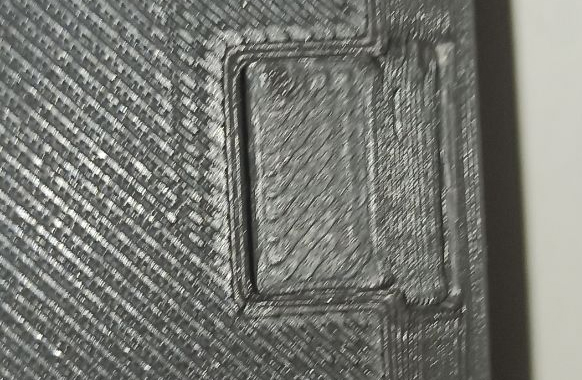

![]() | En la tapa inferior, y en uno de los costados se encuentra una pequeña trampilla deslizante que oculta para protección los agujeros de acceso a los pulsadores del RESET y el BOOT sitos en la placa ESP32 por la parte trasera. |

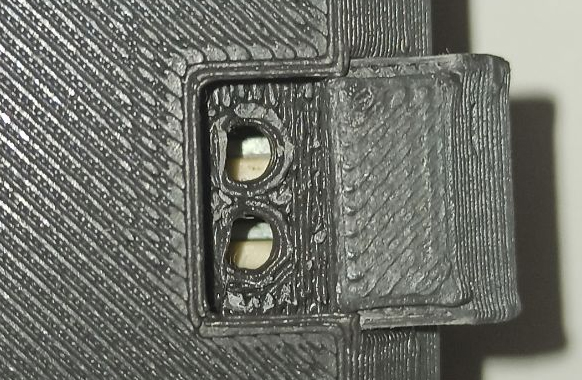

![]() | Una vez que ha deslizado (se puede quitar completa, se observan dos agujeros, cada uno de ellos con funciones muy diferentes. El inferior, más cercano al interruptor es el del RESET, y no nos interesa para nada. El que está en la parte de arriba, y por lo tanto más cercano al conector del USB de programación de la pantalla es el pulsador del BOOT. Sirve para poder cargar el software en caso de que haya problemas de carga como para calibrar la pantalla táctil una vez en funcionamiento. |

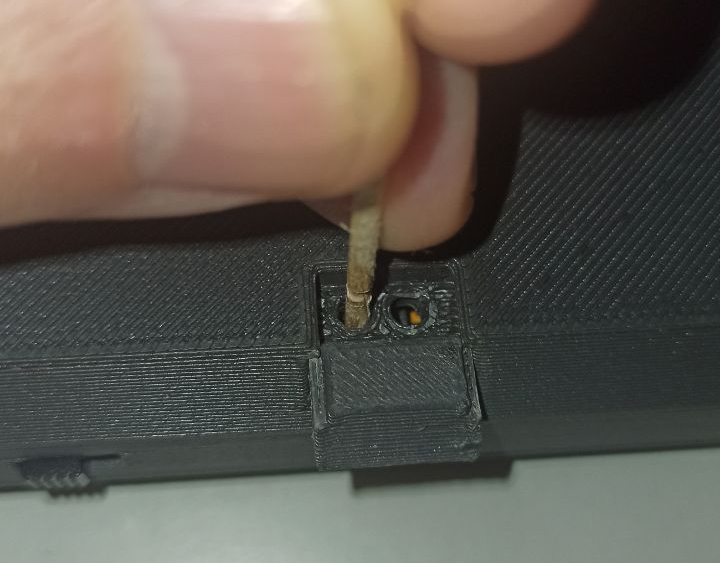

![]() | Con un palillo de madera o plástico (prohibidos destornilladores y utensilios que pueden provocar cortocircuitos) se presiona sobre el botón BOOT en el momento que enchufamos el cable USB al conector de programación. Desgraciadamente tenemos que tenerlo presionado hasta que se empiece la grabación del firmware, cosa que es bastante larga. Una vez que el IDE del ordenador nos pida que reseteemos cambiamos al otro botón y ponemos el mando de nuevo en marcha. |
Configuración del IDE
Cambios a realizar
Todos los cambios que se deben hacer sobre los periféricos se deben contemplar en el archivo config.h. Para la placa CYD 2432S028 (ESP32 TFT 2.8" 240x320ILI9341, XPT2046) no hay que hacer ningún cambio.
